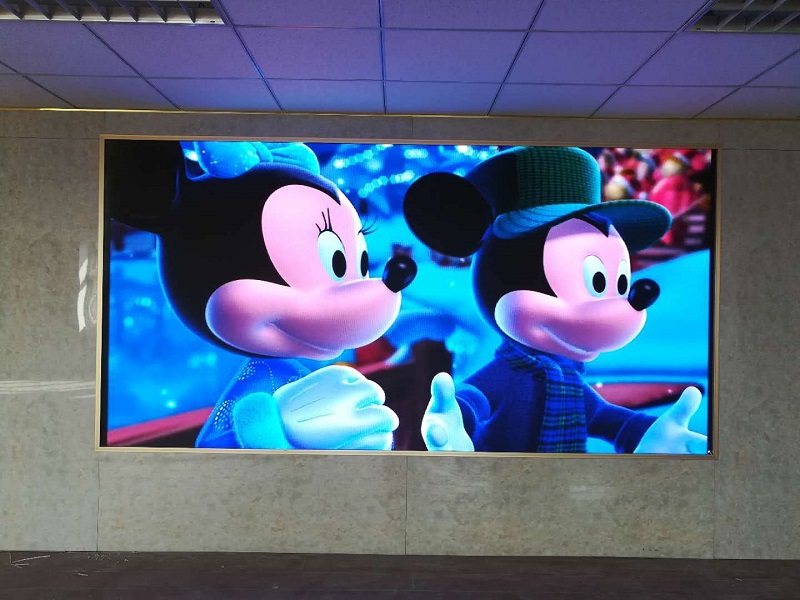

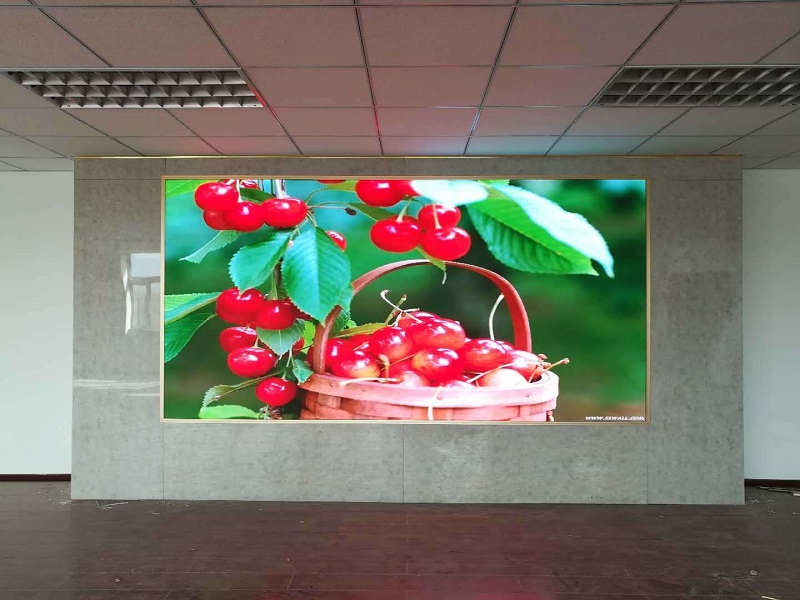

LED顯示屏（LED display）是一種平板顯示器，由一個個小的LED模塊面板組成，用來顯示文字、圖像、視頻、錄像信號等各種信息的設備。組成部件如下：
一、LED單元板：它是LED的顯示核心部件之一，單元板的好壞，直接影響到顯示屏顯示的效果。單元板是由LED模塊，驅動芯片以及PCB電路板組成。LED模塊，其實是由很多個LED發光點用樹脂或者塑料封裝點陣而成。
二、連線：它可分為數據線，傳輸線以及電源線。數據線是用于連接控制卡和LED單元板的排線。傳輸線是用于連接控制卡和電腦。電源線是用來連接電源和控制卡以及LED單元板，連接單元板的電源線的銅芯直徑不小于1mm。
三、電源：電源一般使用的是開關電源，220V輸入，5V直流輸出。需要指出，由于led顯示屏幕屬于精密電子設備，所以要采用開關電源，不能采用變壓器。
四、控制卡：我們推薦使用低成本的條屏控制卡，可以控制1/16掃的256x16個點的雙色屏幕，可以組裝出最有成本優勢的LED屏幕。該控制卡屬于異步卡，就是說，該卡可以斷電保存信息，不需要連接PC都可以顯示儲存在里面的信息。

性能特點：
（1）高強度發光，陽光折射下，可將屏幕表面內容高清呈現在可視范圍內。
（2）灰度控制級別高。可利用1024～4096級灰度控制清晰逼真的顯示出16.7M以上的顏色，保證畫面超強立體感。
（3）驅動功率大，掃描方式以靜態鎖存為主，保障高強度亮光。
（4）為保證播放效果的最佳性，在不同的背景環境下可通自動調節功能合理控制光亮。
（5）電路集成主要借助大規模進口裝置，提升運行的可靠性，有利于進行維修調試工作。
（6）利用現代化數字處理技術處理視頻，對掃描主要選擇技術分布的方式，設計呈現模塊化、采用靜態恒流驅動，自動化調節光亮，進而實現畫面的高保真性、無重影幌動，提升影像畫面的清晰程度。 [4]
（7）信息顯示種類豐富如圖標、視頻、文字、動畫、圖片等，并且現實形式多樣，如聯網、遠程現實等，常見色彩與工藝的結合。

應用優勢：
（1）配有全彩顯示屏，引進更為優質的LED進口管芯，使得屏幕成像高清、色彩均勻、耗功較小，屏體輕便、屏層較薄、廣域視角，因此其出現故障幾率小、便于維修養護。
（2）主要采用集多種功能于一身的多媒體顯示卡PCTV卡，性能更加卓越、采集方式更加先進、可精準捕獲視頻，并有與顯示卡相匹配的Studio編輯軟件。
（3）DVI接口技術較為先進。不需借助A/D和D/A進行轉換，保證了畫面圖像的完整性，減少細節的可能，在顯示屏幕上完全再現計算機圖像。DVI可支持所有顯示模式，保證數據顯示的平穩可靠性同時兼具多種集成功能。
（4）利用室內全彩系統緩解系統顯示傳輸大量復雜數據存在的隱患，充分進行全真彩色還原。利用芯片完成數據分配顯示任務，對接收數據進行脈沖輸出轉換，由8位（8bit）顯示數據向12位的PWM轉換，提升為4096（12bit）級灰度控制，實現屏幕顯示非線性256級視覺灰度，充分營造全真色彩視覺享受。
（5）驅動模式采用恒流系統。通過其高性價比，完善LED管存在的壓降離散性不足，克服馬賽克問題，保證畫面質感。
（6）結合光纖傳輸?shù)哪Ｊ剑档蛡鬏斨行盘?hào)的損失。
