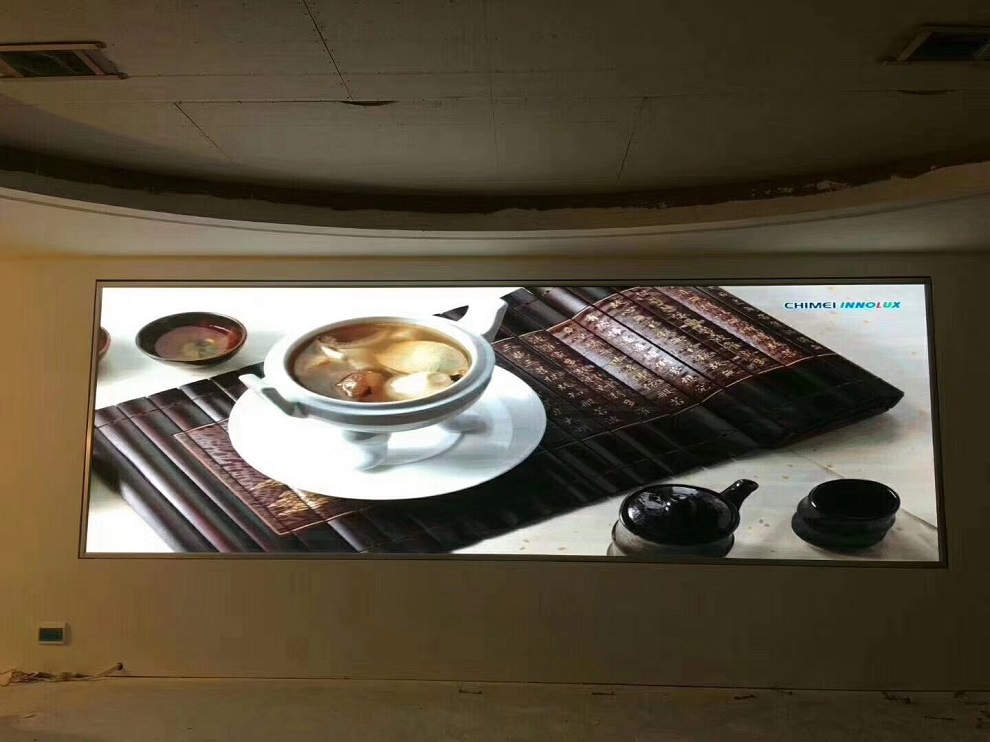

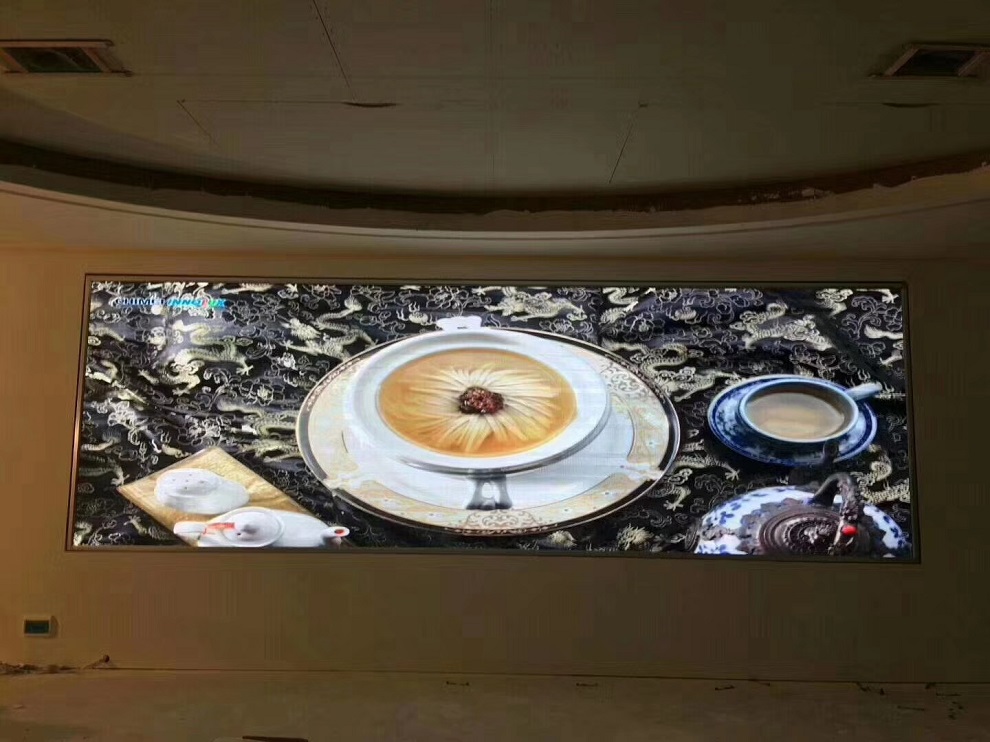

隨著LED小間距產品的顯示面積越來越大，幾十平方米的項目屢見不鮮，LED顯示屏的物理分辨率往往會超過1920×1200，即每一塊超大規模的LED顯示屏，都是由若干個LED控制器所驅動的若干個獨立的顯示區域組成的，對于拼接器的應用而言，只需要對應LED控制器的數量提供若干個DVI輸出接口，并對整個LED屏幕進行拼接顯示即可。拼接器在小間距LED顯示屏的應用中，有幾個關鍵技術值得關注。

信號的輸出同步性

拼接器的多路DVI信號輸出，必然存在信號的同步性問題。不同步的信號輸出到LED顯示屏上，在拼接處就會出現畫面撕裂現象，在播放高速運動的圖像時尤為明顯。如何保證信號的輸出同步性，成為衡量一個拼接系統成敗的關鍵。

圖形處理算法

我們知道，點對點的圖像顯示效果是最好的，經過縮小處理后的圖像，如果僅采用普通的圖形處理技術或通用的FPGA圖形處理算法，圖像的邊緣會出現鋸齒，甚至?xí)霈F(xiàn)像素缺失，圖像的亮度也會下降。而高端的圖像處理芯片或利用復雜圖形處理算法的FPGA系統會最大限度的保證縮小后圖像的顯示效果。因此，好的圖形處理算法是一款應用于小間距LED顯示屏的拼接器的關鍵技術。

非標準分辨率的輸出

小間距LED顯示屏是由一塊一塊相同規格的顯示單元矩陣拼接而成，每個顯示單元尺寸和物理分辨率是固定的，但是拼接起來的整個大屏幕，往往不是一個標準的物理分辨率。比如，顯示單元的分辨率為128×96，只能拼成1920×1152，卻拼不出1920×1080。在超大規模的拼接系統里，每臺LED控制器所驅動的LED顯示區域可能不是標準的分辨率，這個時候，拼接器具有非標準分辨率的輸出就顯得關鍵，它可以幫助我們快速找到合適的拼接方式，從而合理的分配資源，有效節約LED控制器和傳輸設備的使用數量。
