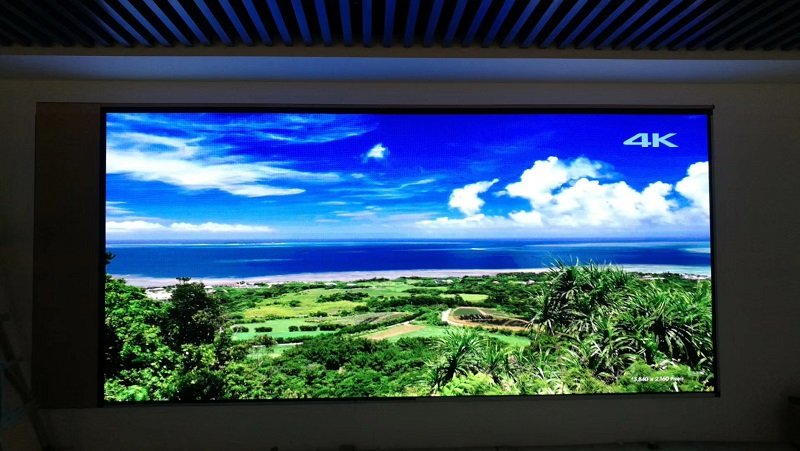

全彩led顯示屏應用廣泛，但大家對全彩led顯示屏知之甚少。單元板故障是全彩led顯示屏常見的故障之一。當全彩led顯示屏單元板出現故障該怎么辦呢？

1.全彩led顯示屏單元板整個面板不亮：檢查電源和信號線是否相連；檢查驗證卡是否能識別出界面；如果驗證卡的紅燈閃爍，則無法識別；檢查燈板是否與驗證卡相同；檢查燈板是否與驗證卡相同；檢查74HC245是否適合虛擬焊接短路；檢查245上相應的ENable信號輸入/輸出引腳是否虛擬焊接或短路。

2.斜掃時，疊放規則交錯閃爍圖像：檢查a、b、c、d信號輸入口與245號信號輸入口之間是否有斷線或虛焊或短路；檢查245號信號a、b、c、d輸出端是否有斷線或虛焊；檢查245號信號是否有斷線或虛焊；檢查信號a、b、c和d是短路還是信號a和地面短路。

3、如果一個或多個線路完全點亮，則無亮度：檢查138至4953之間的線路是否斷開、虛焊或短路。

4、做內部掃描時，同時點亮兩條或兩條以上的線(通常是2倍，規則)：檢查信號A,B,C,D是否短路；檢查輸出4953是否短路。

5、在全彩led顯示屏全亮時，檢查相應模塊的控制腳是否短路，更換模塊或單個光源，單點或多點不亮(不規則)。
